Caixa de Mola

Apresentação do Produto:

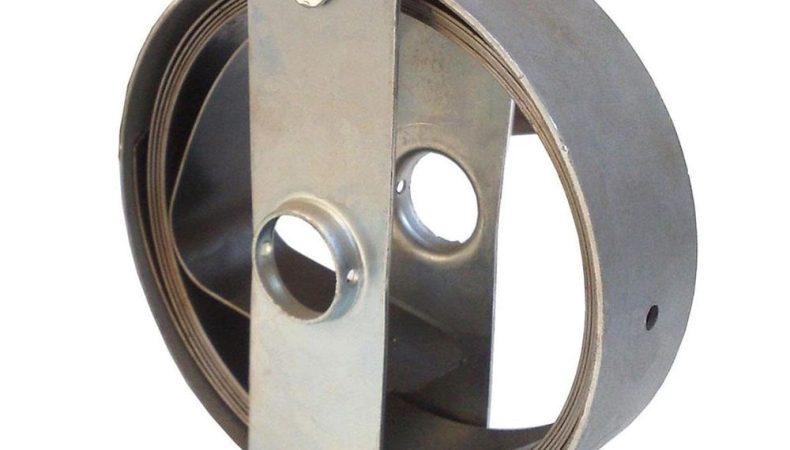

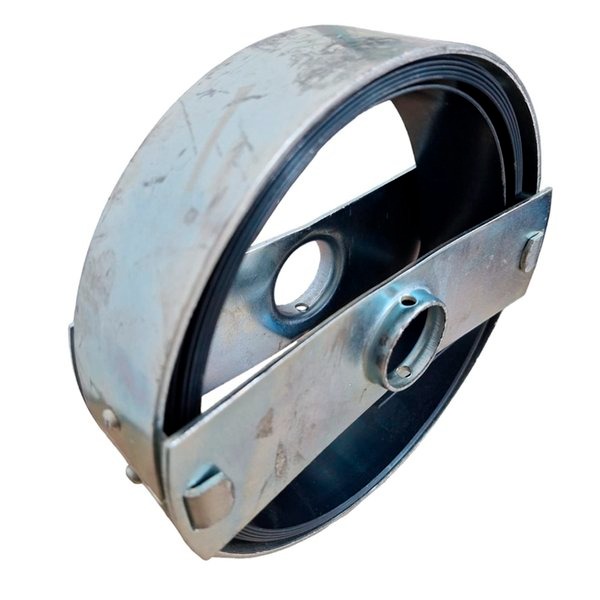

A Caixa de Mola é um componente estrutural, geralmente fabricado em aço, projetado para alojar e proteger conjuntos de molas utilizados em sistemas de suspensão, mecanismos de retorno, ou para o armazenamento de energia mecânica em diversos equipamentos e estruturas. Sua principal função é confinar as molas, guiá-las durante a compressão e extensão, proteger contra danos externos, acúmulo de sujeira e corrosão, além de, em alguns casos, permitir a fixação do conjunto ao sistema. As aplicações típicas abrangem desde sistemas de suspensão veicular (automotiva, ferroviária), máquinas industriais, equipamentos agrícolas, até mecanismos de portas e portões automáticos, elevadores e outros sistemas que utilizam a força elástica de molas para seu funcionamento.

Especificações Técnicas:

• Nome: Caixa de Mola
• Material: Geralmente fabricada em aço carbono estrutural (SAE 1010/1020 ou equivalentes) devido à sua boa soldabilidade e resistência mecânica. Em ambientes corrosivos ou aplicações que exigem maior durabilidade, pode ser utilizado aço galvanizado ou aço inoxidável (AISI 304/316).
• Formato: Pode variar significativamente dependendo da aplicação e do tipo de mola a ser alojada (helicoidal, prato, etc.). Os formatos comuns incluem cilíndrico, retangular ou com geometrias específicas para otimizar o espaço e a funcionalidade.
• Dimensões: As dimensões são altamente variáveis e dependem do tamanho e das características da mola ou conjunto de molas que a caixa deve conter, bem como dos requisitos de espaço da aplicação. As dimensões principais incluem:
  • Diâmetro Interno (para molas helicoidais): Dimensionado para acomodar o diâmetro externo da mola com folga adequada para o movimento.
  • Largura e Altura Internas (para outros tipos de molas ou conjuntos): Dimensionadas para conter as dimensões da mola ou conjunto.
  • Comprimento/Altura Total: Determinado pelo comprimento máximo de compressão/extensão da mola ou conjunto, mais as folgas necessárias e as dimensões das flanges de fixação.
  • Espessura da Parede: Dimensionada para suportar as cargas e tensões geradas pela mola em operação, bem como proteger contra impactos externos.
• Espessura do Material: Varia conforme a aplicação e as cargas envolvidas, geralmente entre 1,5 mm e 6 mm ou mais para aplicações industriais pesadas.
• Flanges de Fixação: Podem possuir flanges com furos para fixação através de parafusos, solda ou outros métodos de união, permitindo a integração da caixa de mola ao sistema. O formato e as dimensões das flanges são específicos para cada aplicação.
• Acabamento Superficial: Pode variar dependendo do material base e do ambiente de operação. As opções comuns incluem:
  • Pintura Industrial: Aplicação de tinta epóxi ou poliuretânica para proteção contra corrosão e acabamento estético.
  • Galvanização (eletrolítica ou por imersão a quente): Oferece excelente resistência à corrosão, especialmente em ambientes externos ou úmidos.
  • Passivação (para aço inoxidável): Aumenta a resistência à corrosão do aço inoxidável.

Normas Técnicas:

A fabricação e o desempenho das caixas de mola podem ser influenciados por diversas normas técnicas, dependendo da aplicação específica:

• ABNT NBR ISO 9001: Sistemas de gestão da qualidade – Requisitos. (Garante que o processo de fabricação segue padrões de qualidade).
• Normas específicas da indústria automotiva (ex: ISO/TS 16949) ou ferroviária (ex: EN 15085) podem ser aplicáveis para caixas de mola utilizadas nesses setores.
• Normas relacionadas a soldagem (ABNT NBR ISO 3834), pintura industrial (ABNT NBR 15156) e galvanização (ABNT NBR 6323), dependendo do acabamento superficial.
• Normas de projeto estrutural (ABNT NBR 8800 para estruturas de aço) podem ser relevantes para caixas de mola que desempenham função estrutural.
• Normas específicas para molas (ABNT NBR ISO 2162) podem influenciar o projeto da caixa para garantir a funcionalidade adequada do conjunto.

Tabela de Pesos ou Rendimento:

O peso das caixas de mola varia significativamente dependendo de suas dimensões, espessura do material e design. Não se aplica uma tabela de pesos padronizada por metro ou metro quadrado. O peso é especificado por unidade e pode variar de algumas centenas de gramas a vários quilogramas para aplicações industriais pesadas. As informações de peso específicas de cada modelo são detalhadas nos desenhos técnicos e catálogos do fabricante.

Vantagens e Diferenciais:

• Proteção da Mola: A caixa protege a mola contra danos mecânicos, impactos, deformações e acúmulo de sujeira, prolongando sua vida útil e garantindo seu desempenho consistente.
• Guia e Alinhamento: Garante o correto alinhamento e guia da mola durante a compressão e extensão, evitando flambagem ou desalinhamento que poderiam comprometer sua funcionalidade.
• Segurança: Em sistemas de alta energia, a caixa pode conter a mola em caso de falha, minimizando riscos.
• Facilidade de Montagem e Substituição: Permite a montagem e substituição do conjunto de mola de forma mais rápida e segura.
• Resistência à Corrosão: O uso de materiais adequados e acabamentos superficiais protetores garante a durabilidade da caixa em diferentes ambientes de operação.
• Integração ao Sistema: As flanges de fixação facilitam a integração da caixa de mola ao sistema geral.
• Design Personalizado: Podem ser projetadas e fabricadas sob medida para atender a requisitos específicos de cada aplicação.

Cuidados de Manuseio e Armazenamento:

• Manusear com cuidado para evitar danos físicos, como amassados ou deformações, que podem comprometer a integridade estrutural da caixa.
• Armazenar em local seco e arejado, protegido de umidade excessiva e agentes corrosivos, especialmente se a caixa não possuir acabamento protetor adequado.
• Evitar o empilhamento excessivo que possa causar deformações nas caixas inferiores.
• Inspecionar visualmente as caixas antes da montagem para verificar se há danos ou corrosão.

Setores e Usos Recomendados:

• Indústria Automotiva: Sistemas de suspensão de veículos leves e pesados.
• Indústria Ferroviária: Sistemas de suspensão de vagões e locomotivas.
• Máquinas e Equipamentos Industriais: Mecanismos de retorno em prensas, máquinas operatrizes, sistemas de amortecimento.
• Equipamentos Agrícolas: Sistemas de suspensão de tratores e implementos.
• Construção Civil: Mecanismos de portas e portões automáticos, elevadores, sistemas de andaimes suspensos.
• Indústria de Elevadores: Componentes de sistemas de suspensão e amortecimento.
• Equipamentos de Movimentação de Carga: Sistemas de suspensão de pontes rolantes, guindastes.

Informações Complementares:

• A fabricação de caixas de mola muitas vezes envolve processos de corte, dobra, soldagem e tratamento superficial do aço.
• O projeto da caixa deve considerar as características da mola (constante elástica, carga máxima, curso) e as condições de operação do sistema.
• A possibilidade de fabricação sob medida permite atender a requisitos específicos de cada projeto.
• Consulte nossos canais de atendimento para informações sobre dimensões disponíveis, materiais, acabamentos e prazos de entrega para todo o Brasil.

Esta descrição detalhada visa fornecer informações técnicas relevantes e confiáveis sobre a Caixa de Mola, auxiliando engenheiros, projetistas e profissionais de diversas indústrias na escolha e especificação deste importante componente para sistemas mecânicos que utilizam molas.
