Cachorro para Terça

Apresentação do Produto:

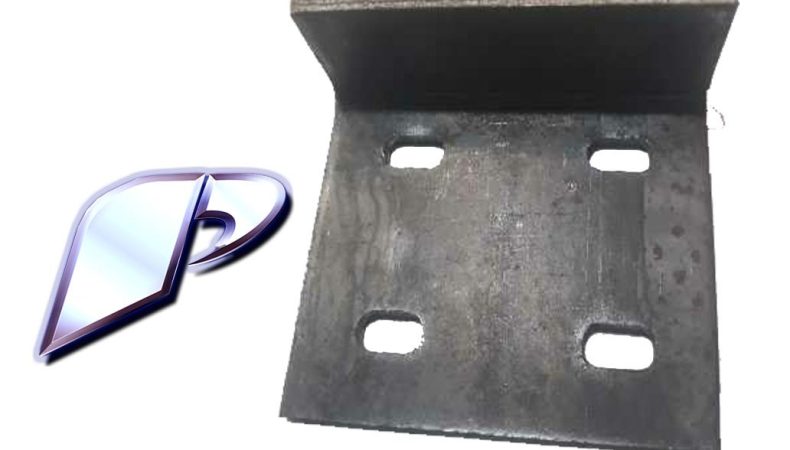

O “Cachorro” para Terça, também conhecido como “Suporte para Terça” ou “Console para Terça”, é um elemento de fixação estrutural essencial na construção de telhados com estrutura metálica ou de madeira. Sua principal função é fornecer um apoio seguro e nivelado para as terças (vigas secundárias horizontais que sustentam as ripas ou telhas), conectando-as às vigas principais (caibros, em estruturas de madeira, ou vigas metálicas, em estruturas de aço) ou a outros elementos de suporte vertical. As aplicações típicas incluem a montagem de telhados em edifícios industriais, comerciais, residenciais e rurais, garantindo o correto alinhamento e a distribuição uniforme das cargas do telhado sobre a estrutura principal.

Especificações Técnicas:

• Nome: Cachorro para Terça (Suporte para Terça, Console para Terça)
• Material: Geralmente fabricado em aço carbono estrutural (ASTM A36, SAE 1010/1020 ou equivalentes) ou em aço galvanizado, selecionado por sua resistência mecânica e capacidade de suportar as cargas do telhado. Em algumas aplicações, pode ser utilizado aço de maior limite de escoamento.
• Dimensões: As dimensões variam significativamente conforme o tamanho e o tipo da terça a ser suportada, a inclinação do telhado e o perfil da viga principal. As dimensões principais incluem:
  • Altura: Define a distância vertical entre a viga principal e o ponto de apoio da terça, influenciando a inclinação do telhado.
  • Largura da Base de Fixação: Dimensionada para garantir uma fixação segura à viga principal, com furos para parafusos, chumbadores ou solda.
  • Largura do Apoio da Terça: Dimensionada para acomodar a seção transversal da terça, oferecendo uma superfície de apoio estável.
  • Espessura do Material: Varia conforme a carga de trabalho nominal e o tipo de aço utilizado, influenciando diretamente na resistência do componente.
  • Comprimento das Abas de Fixação: Determina a área de contato para a fixação à viga principal.
  • Diâmetro dos Furos de Fixação: Dimensionados para a utilização de parafusos, chumbadores ou outros elementos de fixação.
• Tipo de Conexão: Geralmente possui furos para fixação mecânica através de parafusos, chumbadores ou pinos. Em estruturas metálicas, pode ser soldado à viga principal.
• Inclinação: Alguns modelos são fabricados com uma inclinação pré-definida para facilitar a montagem de telhados com diferentes ângulos. Modelos ajustáveis também podem estar disponíveis.
• Acabamento Superficial: Frequentemente galvanizado eletroliticamente ou por imersão a quente (zincagem) conforme ASTM A123 ou normas equivalentes da ABNT (NBR 6323), proporcionando excelente proteção contra corrosão e oxidação, essencial para a durabilidade em ambientes internos e externos. Outros acabamentos, como pintura industrial, podem ser especificados conforme a necessidade do projeto.

Normas Técnicas:

A fabricação e o desempenho dos cachorros para terça devem estar em conformidade com diversas normas técnicas, dependendo da aplicação e do mercado:

• ABNT NBR 8800: Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios. (Esta norma estabelece os requisitos para o projeto de estruturas de aço, incluindo os elementos de ligação).
• ABNT NBR 14762: Dimensionamento de estruturas de aço e de estruturas mistas de aço e concreto de edifícios com perfis formados a frio. (Aplicável se os perfis estruturais forem formados a frio).
• ABNT NBR 7190: Projeto de estruturas de madeira. (Aplicável em estruturas de madeira).
• ABNT NBR 6323: Zincagem por imersão a quente de produtos de aço e ferro fundido – Especificação. (Define os requisitos para a galvanização por imersão a quente).
• ASTM A36/A36M: Standard Specification for Carbon Structural Steel. (Especifica as propriedades do aço carbono estrutural comumente utilizado).
• ASTM A123/A123M: Standard Specification for Zinc (Hot-Dip Galvanized) Coatings on Iron and Steel Products. (Especifica os requisitos para a camada de zinco aplicada por galvanização por imersão a quente).
• Normas específicas para fixadores (parafusos, chumbadores) aplicáveis à conexão do cachorro à estrutura.

Tabela de Pesos ou Rendimento:

O peso dos cachorros para terça varia significativamente de acordo com o tamanho, a espessura do material e o design específico para cada tipo de aplicação. Não se aplica uma tabela de pesos padronizada por metro ou metro quadrado. O peso é especificado por unidade. As informações de peso específicas de cada modelo são detalhadas nos catálogos e tabelas de especificações do fabricante.

Vantagens e Diferenciais:

• Apoio Seguro e Nivelado: Garante o correto posicionamento e alinhamento das terças, fundamental para a estabilidade e o desempenho do telhado.
• Resistência Mecânica Adequada: Fabricados com materiais de alta qualidade para suportar as cargas do telhado de forma segura.
• Durabilidade: O acabamento galvanizado oferece excelente proteção contra corrosão, garantindo longa vida útil da estrutura do telhado.
• Facilidade de Montagem: Projetados para uma instalação eficiente e segura, geralmente utilizando fixadores padronizados.
• Adaptabilidade a Diferentes Estruturas: Disponíveis em diversos modelos e tamanhos para se adequarem a diferentes tipos de vigas principais (metálicas ou de madeira) e terças.
• Contribuição para a Estabilidade do Telhado: Elementos cruciais para garantir a integridade e a segurança da cobertura.
• Conformidade com Normas Técnicas: Fabricados em conformidade com as normas aplicáveis, garantindo a qualidade e o desempenho do componente.

Cuidados de Manuseio e Armazenamento:

• Manusear com cuidado para evitar danos físicos (deformações, amassados) que possam comprometer a integridade estrutural do componente.
• Armazenar em local seco e arejado, protegido de umidade excessiva e agentes corrosivos que possam atacar a camada de galvanização ao longo do tempo.
• Utilizar os elementos de fixação (parafusos, chumbadores, pregos) especificados no projeto estrutural para garantir a correta conexão do cachorro à viga principal.
• Em estruturas metálicas soldadas, garantir que a soldagem seja realizada por profissionais qualificados e de acordo com as normas técnicas aplicáveis.

Setores e Usos Recomendados:

• Construção Civil: Montagem de telhados em edifícios residenciais, comerciais e industriais com estruturas de aço ou madeira.
• Construção Industrial: Instalação de coberturas em galpões industriais, armazéns e outras edificações com estrutura metálica.
• Agronegócio: Montagem de telhados em estruturas rurais como barracões, estufas e instalações para animais.
• Serralheria: Fabricação de estruturas metálicas para telhados e coberturas em geral.

Informações Complementares:

• A seleção do modelo e das dimensões corretas do cachorro para terça deve ser realizada por um engenheiro estrutural, considerando as cargas do telhado, a inclinação e as especificações da estrutura principal e das terças.
• É fundamental utilizar os elementos de fixação com a resistência adequada, conforme o projeto estrutural.
• Consulte nossos canais de atendimento para informações sobre modelos disponíveis, especificações técnicas detalhadas e prazos de entrega para todo o Brasil.

Esta descrição detalhada visa fornecer informações técnicas relevantes e confiáveis sobre os Cachorros para Terça, auxiliando engenheiros, projetistas e profissionais da construção na escolha e aplicação adequada deste componente fundamental para a construção de telhados seguros e duráveis.
