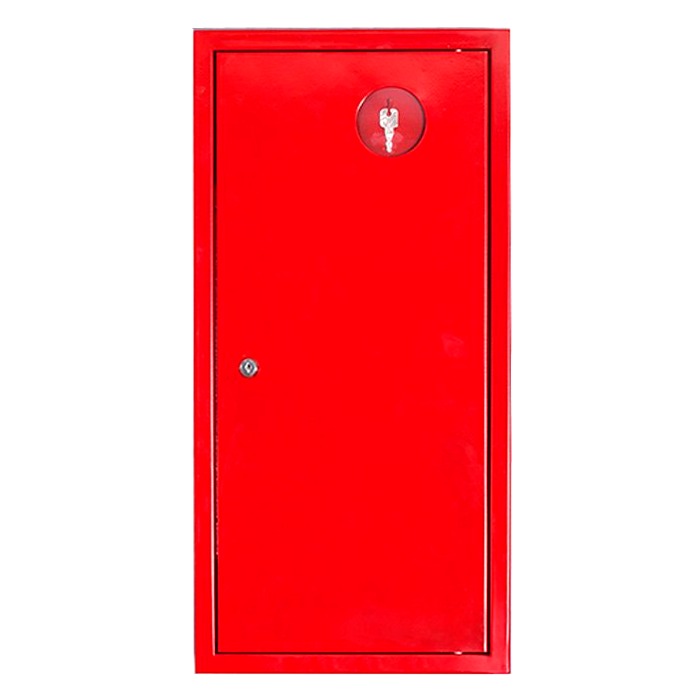

Um abrigo para incêndio (também conhecido como abrigo de mangueira ou caixa de incêndio) é um componente essencial dos sistemas de proteção contra incêndio. Trata-se de um compartimento projetado para armazenar equipamentos de combate a incêndio, principalmente mangueiras e esguichos, mantendo-os protegidos, organizados e prontamente acessíveis em caso de emergência.
Características e Componentes
Os abrigos para incêndio típicos possuem:
- Estrutura externa: Gabinete ou caixa geralmente fabricada em chapa de aço carbono ou aço inoxidável, com espessura variando entre 0,9 mm e 1,5 mm.
- Porta frontal: Normalmente com visor de vidro ou acrílico transparente, permitindo a visualização dos equipamentos sem necessidade de abertura.
- Componentes internos:
- Suporte para mangueiras (aduchadas ou em ziguezague)
- Espaço para esguichos e chaves de mangueira
- Em alguns casos, conexão para hidrante (registro globo ou angular)
- Adaptadores e reduções quando necessário
- Sinalização: Identificação visual conforme normas técnicas, geralmente em vermelho com detalhes em branco.
- Sistema de fechamento: Trinco ou fechadura de fácil abertura, muitas vezes do tipo “quebra-vidro” para emergências.
Tipos de Abrigos
- Abrigo de sobrepor: Instalado sobre a parede, sem necessidade de recorte ou embutimento.
- Abrigo de embutir: Instalado em nicho na parede, ficando apenas a porta e moldura aparentes.
- Abrigo de piso: Especialmente projetado para instalação no piso.
- Abrigo duplo: Com compartimentos separados para mangueira e para hidrante.
Processo de Fabricação
- Corte: As chapas de aço são cortadas nas dimensões especificadas, geralmente através de processos como corte a laser, guilhotina ou puncionadeira CNC.
- Dobra: As chapas cortadas passam por dobradeiras hidráulicas ou CNC para formar a estrutura do abrigo.
- Soldagem: Os componentes são unidos através de soldagem (MIG/MAG ou TIG), criando a estrutura do gabinete.
- Tratamento de superfície: O abrigo passa por processos de jateamento, desengraxe e fosfatização para preparação da superfície.
- Pintura: Aplicação de pintura eletrostática a pó (geralmente epóxi ou poliéster), com secagem em estufa a aproximadamente 200°C. A cor padrão é o vermelho segurança (conforme norma NBR 7195).
- Montagem final: Instalação de componentes como dobradiças, vidros, fechaduras, suportes internos e etiquetas de identificação.
Normas Técnicas e Requisitos
Os abrigos devem atender a diversas normas técnicas, como:
- NBR 13714: Sistemas de hidrantes e mangotinhos para combate a incêndio
- NBR 17240: Sistemas de detecção e alarme de incêndio
- IT-22 (Instrução Técnica do Corpo de Bombeiros): Sistemas de hidrantes e mangotinhos
Requisitos importantes incluem:
- Resistência à corrosão
- Durabilidade
- Facilidade de acesso e manuseio
- Sinalização adequada
- Dimensões compatíveis com os equipamentos internos
Dimensionamento
As dimensões variam conforme o tipo de equipamento a ser armazenado, mas os tamanhos padrão mais comuns são:
- 60 × 90 × 17 cm (para mangueiras de 15m)
- 75 × 90 × 17 cm (para mangueiras de 30m)
- 90 × 120 × 17 cm (para configurações especiais)
A altura de instalação normalmente segue o padrão de 1,0 a 1,5 metros do piso acabado até a parte inferior do abrigo.
Os abrigos de incêndio são elementos fundamentais para garantir a eficácia do sistema de proteção contra incêndio, permitindo uma resposta rápida e organizada em situações de emergência.
